目录

第一章    矿山基本情况

矿山基本信息表

第二章    矿山地质环境治理方案的编制与执行情况

一、方案编制概况

1、2010年8月，河北省地矿局第四水文工程地质大队编制了《赤峰市元宝山区金美矿业有限公司金矿扩建工程矿山地质环境保护与综合治理方案》(备案登记表09004)；

2、2015年9月，赤峰北方地质勘查测绘有限公司编制了《赤峰市元宝山区金美矿业有限公司金矿矿山地质环境分期治理方案（2009.1.1~2014.7.31）》（验收意见书编号：16131）；

3、2017年7月，内蒙古顺源水文地质勘测有限责任公司编制了《赤峰市元宝山区金美矿业有限公司金矿矿山地质环境分期治理方案(2014.8.1-2017.7.31)》（验收意见书编号：192071）；

4、2023年3月，中冶地集团西北岩土工程有限公司编制了《赤峰市元宝山区金美矿业有限公司金矿矿山地质环境保护与土地复垦方案》。

二、矿山地质环境治理方案执行情况

（一）一分期治理实施情况

1、设计治理内容

本期确定的矿山地质环境治理及土地复垦区为：SJ3 工业场地、4#排渣场、5#排渣场、废弃炸药库、废弃雷管库、探槽（TC1）、探槽（TC2）、探槽（TC3）、探槽（TC4）、1#塌陷坑、2#塌陷坑、废弃空压机房、废弃平硐、废弃宿舍、露天采坑、临时取土场。

（1）SJ3 工业场地

对SJ3 工业场地的周围边坡设置网围栏。

（2）4#排渣场

对4#排渣场进行平整、覆土后恢复林地，栽种油松（备选树种：山杏）。

（3）5#排渣场

对5#排渣场进行平整、覆土后恢复林地，栽种油松（备选树种：山杏）。

（4）废弃炸药库

将废弃炸药库拆除，清运、翻耕后恢复林地，栽种油松（备选树种：山杏）。

（5）废弃雷管库

将废弃雷管库拆除，清运、翻耕后恢复林地，栽种油松（备选树种：山杏）。

（6）探槽（TC1）

对探槽（TC1）进行回填，平整、覆土后恢复林地，栽种油松（备选树种：山杏）。

（7）探槽（TC2）

对探槽（TC2）进行回填，平整、覆土后恢复林地，栽种油松（备选树种：山杏）。

（8）探槽（TC3）

对探槽（TC3）进行回填，平整、覆土后恢复林地，栽种油松（备选树种：山杏）。

（9）探槽（TC4）

对探槽（TC4）进行回填，平整、覆土后恢复林地，栽种油松（备选树种：山杏）。

（10）1#塌陷坑

对1#塌陷坑进行回填，平整、覆土后恢复林地，栽种油松（备选树种：山杏）；

（11）2#塌陷坑

对2#塌陷坑进行回填，平整、覆土后恢复林地，栽种油松（备选树种：山杏）；

（12）预测地面塌陷区

在地面塌陷区范围设置网围栏、警示牌并设置监测点。

（13）废弃空压机房

将废弃空压机房拆除，清运、翻耕后恢复林地，栽种油松（备选树种：山杏）。

（14）废弃平硐

对废弃平硐进行回填，回填后利用混凝土于废弃平硐口进行封堵；对废弃平硐的边坡进行回填，平整、覆土后恢复林地，栽种油松（备选树种：山杏）。

（15）废弃宿舍

将废弃宿舍拆除，清运、翻耕后恢复林地，栽种油松（备选树种：山杏）。

（16）露天采坑

对露天采坑的边坡进行削坡，平整、覆土后恢复林地，栽种油松（备选树种：山杏）。

（17）临时取土场

对取土后的临时取土场进行翻耕，恢复林地，栽种油松（备选树种：山杏）。

2、实施情况

经实地查看矿山地质环境现状并查验验收资料，矿山已完成一分期设计的治理工作，治理费用45.15万元，治理资金全部由矿山企业自行筹措。2016年12月12日由赤峰市国土资源局组织专家进行实地验收，一致同意该工程通过验收，同时下发《内蒙古自治区矿山地质环境分期治理工程验收意见书》（编号16131）。

完成情况见表2-1。治理效果见照片2-1、2-2。

表2-1  第一分期治理方案完成情况一览表

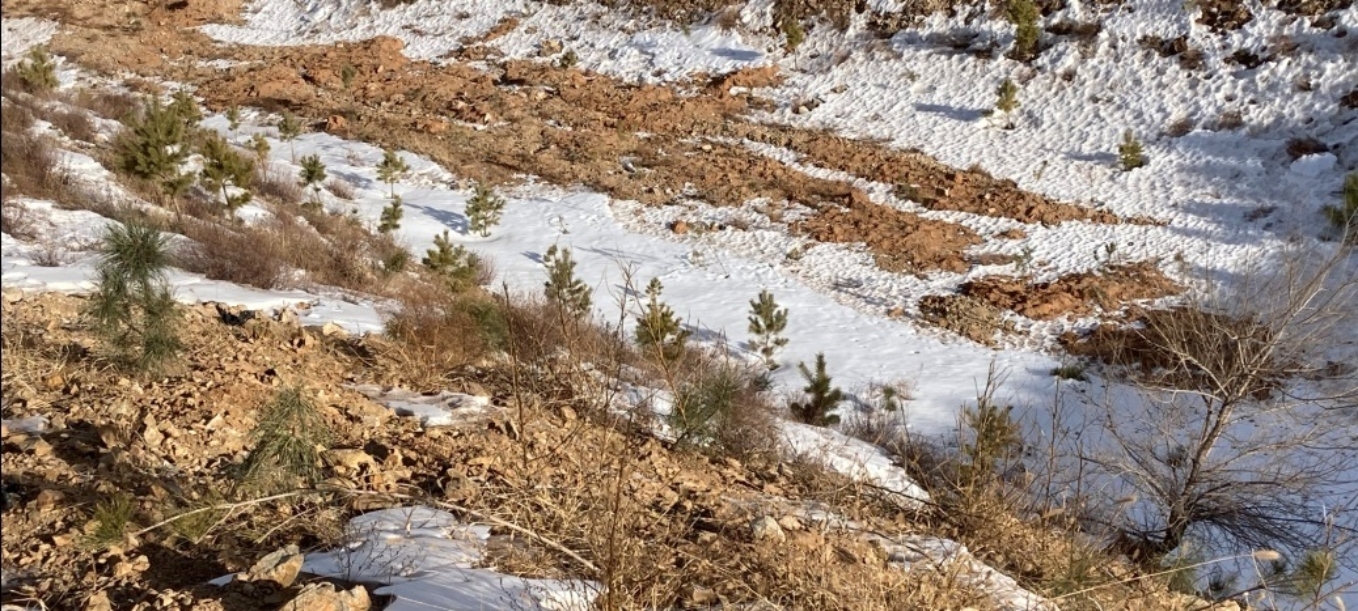

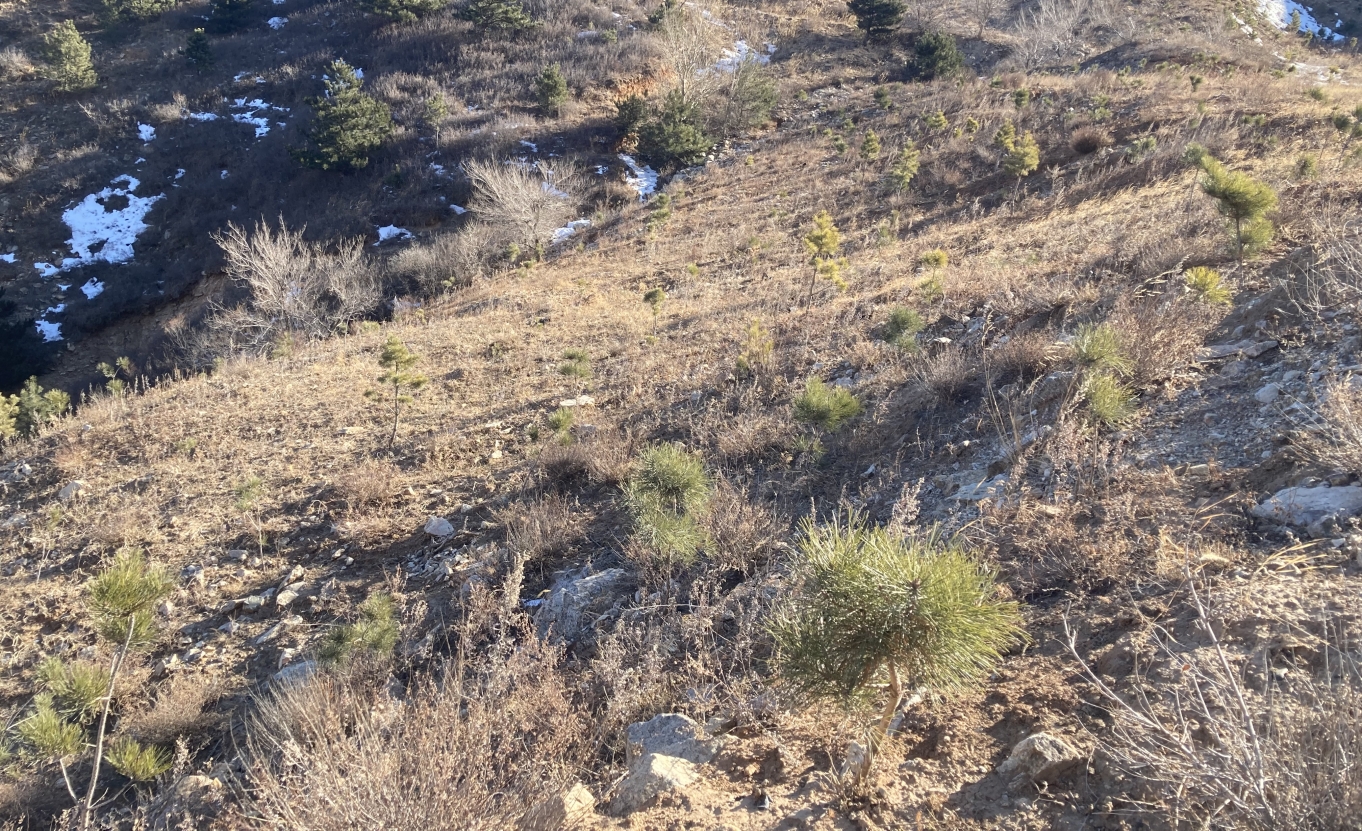

照片2-1  4#排渣场治理效果

照片2-2   5#排渣场治理效果

（二）二分期治理方案实施情况

1、设计治理内容

本期确定的矿山地质环境治理及土地复垦区为：预测地面塌陷区、SJ3 工业场地、探槽（TC5）、临时取土场、原露天采坑南部边坡。

（1）对预测地面塌陷区进行监测；

（2）SJ3工业场地矿山后期仍继续使用，本分期对其切坡工程削坡后恢复植被；

（3）TC5为前期探矿形成，本期对其进行治理，回填、平整、覆土后栽种油松(备选树种：杨树)；

（4）临时取土场本期取土完毕后应翻耕，栽种油松(备选树种：杨树)，保护土壤；

（5）本期设计对一期治理的原露天采坑南部边坡进行削坡后恢复植被。

2、实施情况

经实地查看矿山地质环境现状并查验验收资料，矿山已完成二分期设计的治理工作，治理费用53.91万元，治理资金全部由矿山企业自行筹措。2019年10月30日由赤峰市自然资源局组织专家进行实地验收，一致同意该工程通过验收，同时下发《内蒙古自治区矿山地质环境分期治理工程验收意见书》（编号192071）。

完成情况见表2-2。治理效果见照片2-3、2-4。

表2-2  第二分期治理方案完成情况一览表

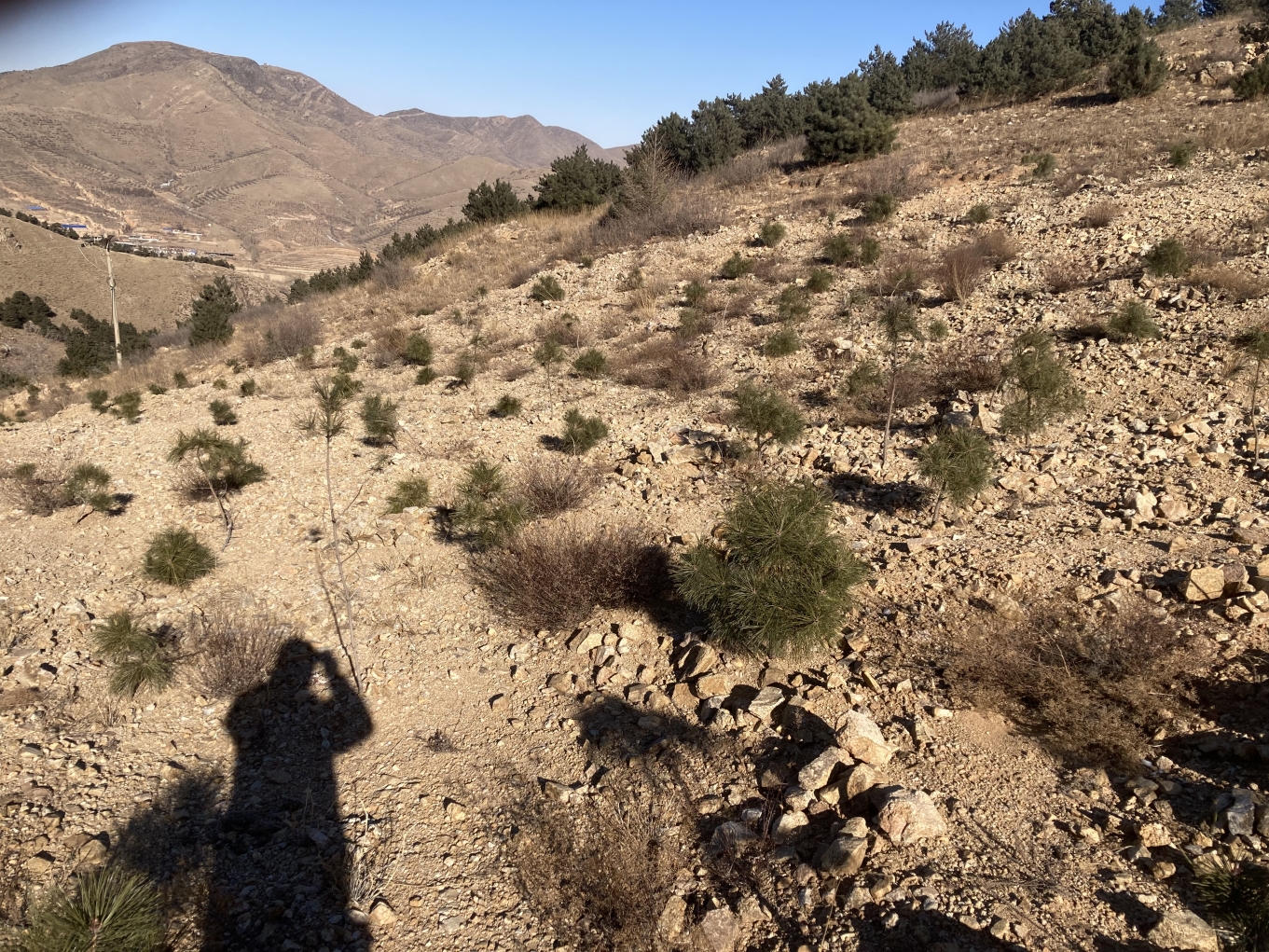

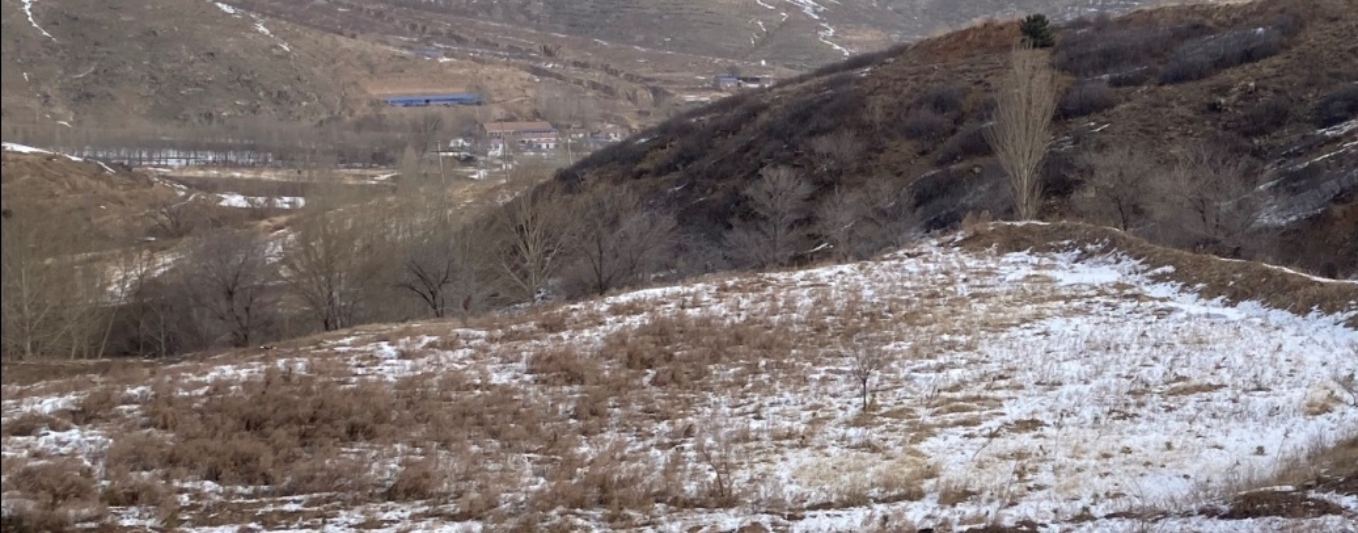

照片2-3  原露天采场南侧边坡治理效果

照片2-4  临时取土场治理效果

（三）2021年度治理计划实施情况

1、设计治理内容

本年度矿山地质环境治理工程对象为原露天采场、原4#排渣场、原5#排渣场，对场地内植被进行补种。具体治理工程如下：

1、原露天采场

（1）补种植被

原露天采场占地面积1857m2，该单元复垦方向为林地，树种选择油松（备选杨树），带土球坑栽，每坑1株，株距2m×2m，补种70%，种植松树325株。

2、原4#排渣场

（1）补种植被

原4#排渣场占地面积681m2，该单元复垦方向为林地，树种选择油松（备选杨树），带土球坑栽，每坑1株，株距2m×2m，补种70%，种植松树119株。

3、原5#排渣场

（1）补种植被

原5#排渣场占地面积1701m2，该单元复垦方向为林地，树种选择油松（备选杨树），带土球坑栽，每坑1株，株距2m×2m，补种70%，种植松树298株。

2、实施情况

经实地查看矿山地质环境现状，矿山已完成2021年度治理计划设计的治理工作，治理费用1.22万元，治理资金全部由矿山企业自行筹措。见照片2-5、2-6、2-7。

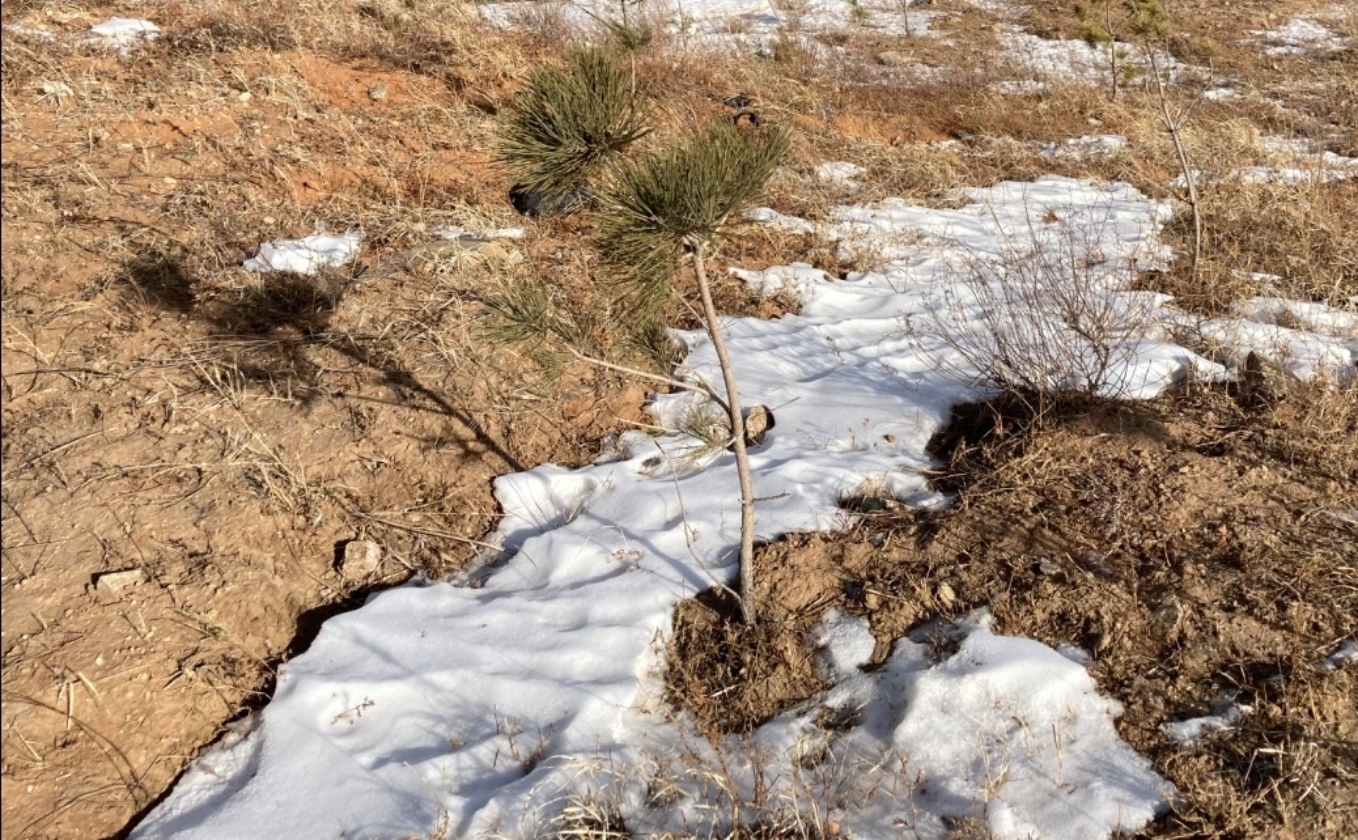

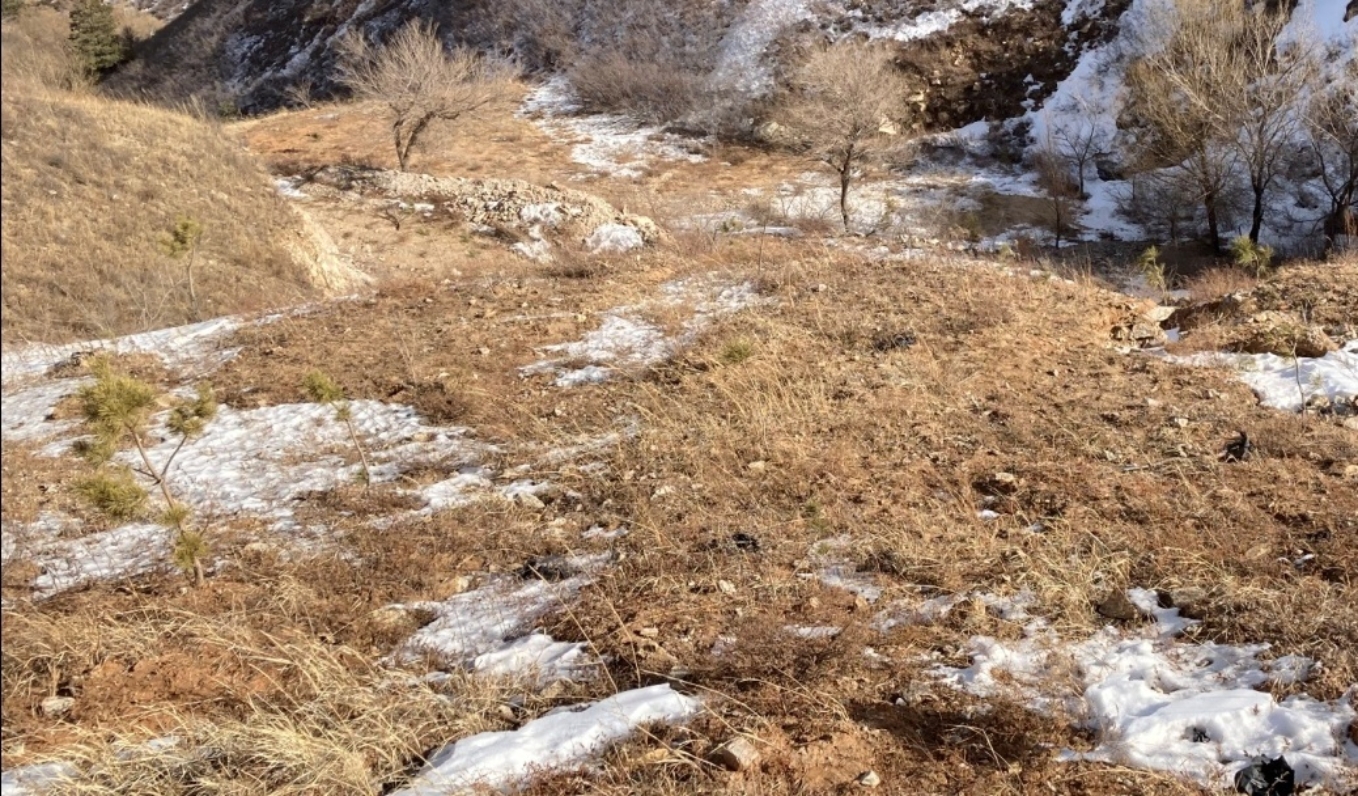

照片2-5  原4#排渣场治理效果

照片2-6  原5#排渣场治理效果

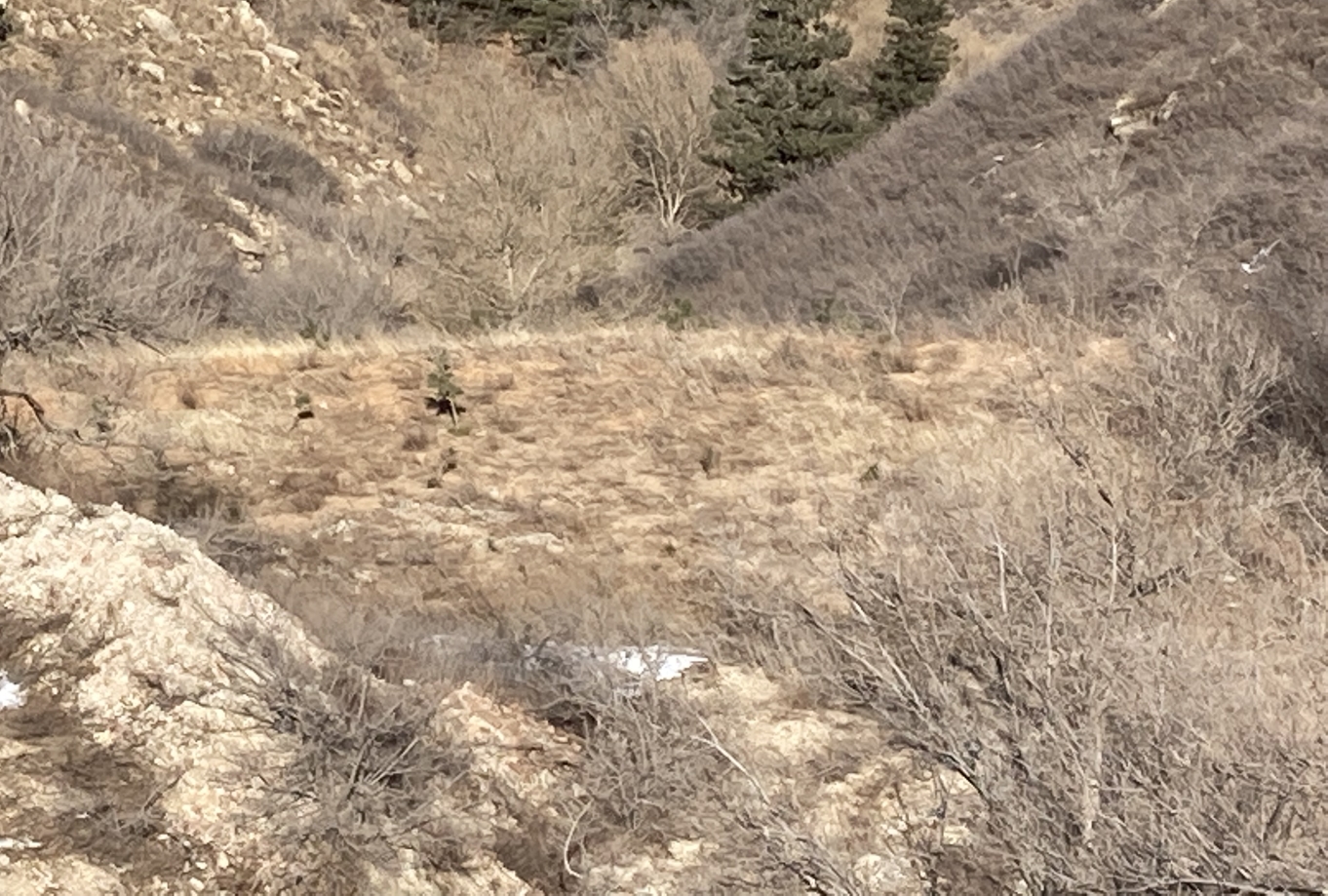

照片2-7原露天采场治理效果

（四）2022年度治理计划实施情况

本年度矿山地质环境治理工程对象为3#排渣场。具体治理工程如下：

1、3#排渣场

（1）清运

3#排渣场位于3#竖井工业场地东部，堆方量3421m3。

清运方量3421m3。

（2）植被恢复

该单元复垦方向为草地，草种为针茅、披碱草、羊草、虎尾草、狗尾草等，撒播草量为40kg/hm2，撒播面积为1709m2。

2、实施情况

经实地查看矿山地质环境现状，矿山已完成2022年度治理计划设计的治理工作，治理费用1.24万元，治理资金全部由矿山企业自行筹措。

（五）2023年度治理计划实施情况

本年度矿山地质环境治理工程为对前期恢复的植被成活率进行检查，及时补种未成活部分；对植被进行浇灌。对于养分不足的土壤应给与适量的追肥，以保证植被成活率，管护1年。

（六）2024年度治理计划实施情况

2024年度，矿山根据2023年3月中冶地集团西北岩土工程有限公司编制的《赤峰市元宝山区金美矿业有限公司金矿矿山地质环境保护与土地复垦方案》规划的2024年度治理内容，治理工程如下：

1、1#竖井工业场地

（1）回填

设计对竖井进行回填，竖井断面2.6m×2.8m，回填长度128m，回填方量932m3。

（2）封堵

竖井回填完毕后，用C20混凝土对井口向地下封堵厚度2m，井口地表之上厚度0.2m，外扩1m，竖井断面2.6m×2.8m，总封堵工程量17.5m3。

（3）拆除、清运

对场地内的建筑物进行拆除，根据公式，拆除方量=S×H×M×i1×i2

式中：S为场地面积，H为建筑物高度，M为建筑墙体厚度，i1为建筑物占场地比例，i2为墙体占建筑物的比例。

配电室拆除方量=128×4×0.2×1×0.1=10.2m3；

卷扬房拆除方量=65×4×0.2×1×0.1=5.2m3；

废弃房屋拆除方量=104×3×0.2×1×0.3=18.7m3；

拆除、清运方量34.1m3。

（4）垫坡

边坡高度约2.5m，坡角约70°，切坡长度约50m，垫坡后坡角30o。

通过公式Dx=L×V计算，式中：Dx为垫坡方量（m3）；L为边坡长度（m）；V为单位垫坡方量。其中V=1/2H(H/tanα-H/tanβ)，式中H为边坡高度，α为垫坡坡角，β为原边坡角。经计算垫坡方量Dx=50×1/2×2.5(2.5/tan30o -2.5/tan70o)=217m3。

（5）覆土

对场地内建筑物拆除、清运，对竖井回填、封堵、垫坡后，进行覆土。覆土厚度0.5m，覆土面积1866m2，覆土工程量为933m3。

（6）植被恢复

该单元复垦方向为耕地，覆土后有权属人自行种植。

2、3#竖井工业场地

（1）回填

设计对竖井进行回填，竖井断面2.4m×2.2m，回填长度49.5m，回填方量261m3。

（2）封堵

竖井回填完毕后，用C20混凝土对井口向地下封堵厚度2m，井口地表之上厚度0.2m，外扩1m，竖井断面2.4m×2.2m，总封堵工程量17.5m3。见图6-1。

PD5断面规格为1.8×2.0m，封堵长度2m，封堵工程量7.2m3。

PD6断面规格为1.8×2.0m，封堵长度2m，封堵工程量7.2m3。

总封堵工程量31.9m3。

（3）垫坡

边坡高度约4m，坡角约70°，切坡长度约30m，垫坡后坡角30o。

通过公式Dx=L×V计算，式中：Dx为垫坡方量（m3）；L为边坡长度（m）；V为单位垫坡方量。其中V=1/2H(H/tanα-H/tanβ)，式中H为边坡高度，α为垫坡坡角，β为原边坡角。经计算垫坡方量Dx=30×1/2×4(3/tan30o -4/tan70o)=328m3。

（4）覆土

对场地内竖井回填、封堵、垫坡后，进行覆土。覆土厚度0.5m，覆土面积3171m2，覆土工程量为11586m3。

（5）植被恢复

该单元复垦方向为林地，树种选择油松（备选杨树），带土球坑栽，每坑1株，株距2m×2m，种植松树793株。

3、5#排渣场

（1）清运

5#排渣场堆方量3421m3。

清运方量3421m3。

（2）覆土

对场地内的废石清运，场地垫坡后，进行覆土，覆土厚度0.5m，覆土面积519m2，覆土工程量为260m3。

（3）植被恢复

该单元复垦方向为林地，树种选择油松（备选杨树），带土球坑栽，每坑1株，株距2m×2m，种植松树427株。

4、PD1

（1）封堵

PD1断面规格为1.8×2.0m，封堵长度2m，封堵工程量7.2m3。

（2）垫坡

切坡高度约4m，坡角约70°，切坡长度约6m。

通过公式Dx=L×V计算，式中：Dx为垫坡方量（m3）；L为边坡长度（m）；V为单位垫坡方量。其中V=1/2H(H/tanα-H/tanβ)，式中H为边坡高度，α为垫坡坡角，β为原边坡角。经计算垫坡方量Dx=6×1/2×4 (4/tan30o -4/tan70o)=66m3。

（3）覆土

对场地内竖井回填、封堵、垫坡后，进行覆土。覆土厚度0.5m，覆土面积15m2，覆土工程量为8m3。

（4）植被恢复

该单元复垦方向为林地，树种选择油松（备选杨树），带土球坑栽，每坑1株，株距2m×2m，种植松树4株。

5、PD3

（1）封堵

PD3断面规格为1.8×2.0m，封堵长度2m，封堵工程量7.2m3。

（2）垫坡

切坡高度约8m，坡角约70°，切坡长度约8m。

通过公式Dx=L×V计算，式中：Dx为垫坡方量（m3）；L为边坡长度（m）；V为单位垫坡方量。其中V=1/2H(H/tanα-H/tanβ)，式中H为边坡高度，α为垫坡坡角，β为原边坡角。经计算垫坡方量Dx=8×1/2×8 (8/tan30o -8/tan70o)=350m3。

（3）覆土

对场地内竖井回填、封堵、垫坡后，进行覆土。覆土厚度0.5m，覆土面积20m2，覆土工程量为10m3。

（4）植被恢复

该单元复垦方向为林地，树种选择油松（备选杨树），带土球坑栽，每坑1株，株距2m×2m，种植松树5株。

6、PD4

（1）封堵

PD4断面规格为1.8×2.0m，封堵长度2m，封堵工程量7.2m3。

（2）垫坡

切坡高度约4m，坡角约70°，切坡长度约4m。

通过公式Dx=L×V计算，式中：Dx为垫坡方量（m3）；L为边坡长度（m）；V为单位垫坡方量。其中V=1/2H(H/tanα-H/tanβ)，式中H为边坡高度，α为垫坡坡角，β为原边坡角。经计算垫坡方量Dx=4×1/2×4 (4/tan30o -4/tan70o)=44m3。

（3）拆除清运

根据公式，拆除方量=S×H×M×i1×i2

式中：S为场地面积，H为建筑物高度，M为建筑墙体厚度，i1为建筑物占场地比例，i2为墙体占建筑物的比例。

拆除方量=11×2×0.2×1×0.3=1m3。

清运方量1m3。（九）PD4

（4）覆土

对场地内竖井回填、封堵、垫坡后，进行覆土。覆土厚度0.5m，覆土面积486m2，覆土工程量为243m3。

（5）植被恢复

该单元复垦方向为林地，树种选择油松（备选杨树），带土球坑栽，每坑1株，株距2m×2m，种植松树122株。

7、废弃场地

（1）覆土

对场地进行覆土，覆土厚度0.5m，覆土面积3086m2，覆土工程量为1543m3。

（2）植被恢复

该单元复垦方向为林地，树种选择油松（备选杨树），带土球坑栽，每坑1株，株距2m×2m，种植松树772株。

8、矿区道路切坡

（1）垫坡

边坡长约300m，高度约1.5m，坡角约70°，垫坡后坡角30o。

通过公式Dx=L×V计算，式中：Dx为垫坡方量（m3）；L为边坡长度（m）；V为单位垫坡方量。其中V=1/2H(H/tanα-H/tanβ)，式中H为边坡高度，α为垫坡坡角，β为原边坡角。经计算垫坡方量Dx=300×1/2×1.5(1.5/tan30o -1.5/tan70o)=462m3。

（2）覆土

对场地进行覆土，覆土厚度0.5m，覆土面积600m2，覆土工程量为300m3。

（3）植被恢复

该单元复垦方向为林地，树种选择油松（备选杨树），带土球坑栽，每坑1株，株距2m×2m，种植松树150株。

表2-3  2024年度治理工程量统计表

经实地查看矿山地质环境现状，矿山已完成2024年度治理计划设计的治理工作，治理费用17.52万元，治理资金全部由矿山企业自行筹措。

（七）2025年度治理计划实施情况

2025年度，矿山根据2023年3月中冶地集团西北岩土工程有限公司编制的《赤峰市元宝山区金美矿业有限公司金矿矿山地质环境保护与土地复垦方案》规划的2025年度治理内容，治理工程如下：

1、1#排渣场

（1）清运

1#排渣场位于竖井工业场地北侧，堆方量8721m3。

清运方量8721m3。

（2）覆土

对场地内的废石清运后进行覆土，覆土厚度0.5m，覆土面积1160m2，覆土工程量为580m3。

（3）植被恢复

该单元复垦方向为耕地，覆土后有权属人自行种植。

2、2#排渣场

（1）清运

2#排渣场位于办公生活区东部，堆方量12858m3。

清运方量12858m3。

（2）覆土

对场地内的废石清运，场地垫坡后，进行覆土，覆土厚度0.5m，覆土面积1183m2，覆土工程量为592m3。

（3）植被恢复

该单元复垦方向为林地，树种选择油松（备选杨树），带土球坑栽，每坑1株，株距2m×2m，种植松树296株。

表5-1  治理工程量统计表

经实地查看矿山地质环境现状，矿山已完成2025年度治理计划设计的治理工作，治理费用20.63万元，治理资金全部由矿山企业自行筹措。

（八）前期治理存在问题

矿山基本完成了前期治理方案设计的工程内容，工程治理效果基本符合设计要求，治理效果较好，要加强后期对植被的管护工作，保证植被成活率。

第三章    本年度矿山生产计划

一、本年度的主要生产指标计划

根据矿山采掘计划，矿山从2015年至今处于停产状态，矿山本年度主要工作为延续采矿许可证及设备维护等工作，本年度未计划投入生产，预测地质环境问题与现状一致。

第四章    矿山地质环境问题

一、矿山地质环境问题现状

赤峰市元宝山区金美矿业有限公司金矿属于停产矿山。矿山2015年至今一直处于停产阶段，未进行采矿活动。依据现状调查，矿区范围内存在的地面场地包括1#竖井工业场地、2#竖井工业场地、3#竖井工业场地、PD1、PD3、PD4、1#排渣场、2#排渣场、5#排渣场、库房、废弃场地、炸药库、门卫室、办公生活区及矿区道路。

其中1#竖井工业场地、3#竖井工业场地、PD1、PD3、PD4、1#排渣场、2#排渣场、5#排渣场、废弃场地矿山根据2023年3月，中冶地集团西北岩土工程有限公司编制的《内蒙古自治区赤峰市元宝山区金美矿业有限公司金矿山地质环境保护与土地复垦方案》规划的首期治理通过2023、2024、205年度治理计划进行了治理，本年度矿山地质环境问题现状只对2#竖井工业场地、库房、炸药库、门卫室、办公生活区及矿区道路进行说明。

1、2#竖井工业场地

场地位于矿区内西北部，场地占地面积2811m2，由卷扬房、值班室，机修房、竖井组成。卷扬房占地面积65m2，砖混结构，高约4m；值班室占地面积27m2，砖混结构，高约4m；机修房占地面积98m2，砖混结构，高约4m；SJ2竖井X：4660764.10，Y：40422588.49，深135m，井口规格为2.6×2.8m。

场地建设对山体造成了切坡，切坡高度约2.5m，坡角约70°，切坡长度约50m。

场地的建设，竖井的开挖破坏了原生地形地貌景观，与自然地貌景观不和谐，见照片4-1、4-2。

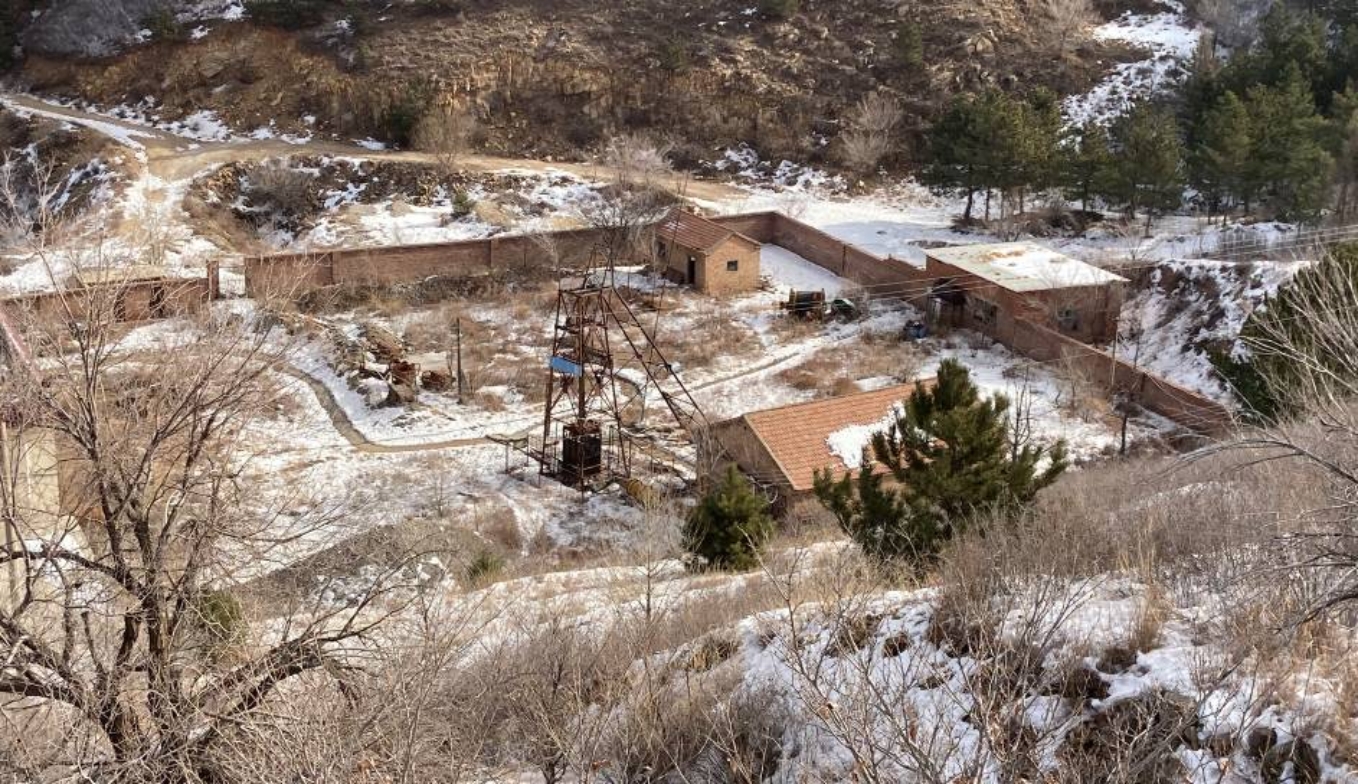

照片4-1  2#竖井工业场地

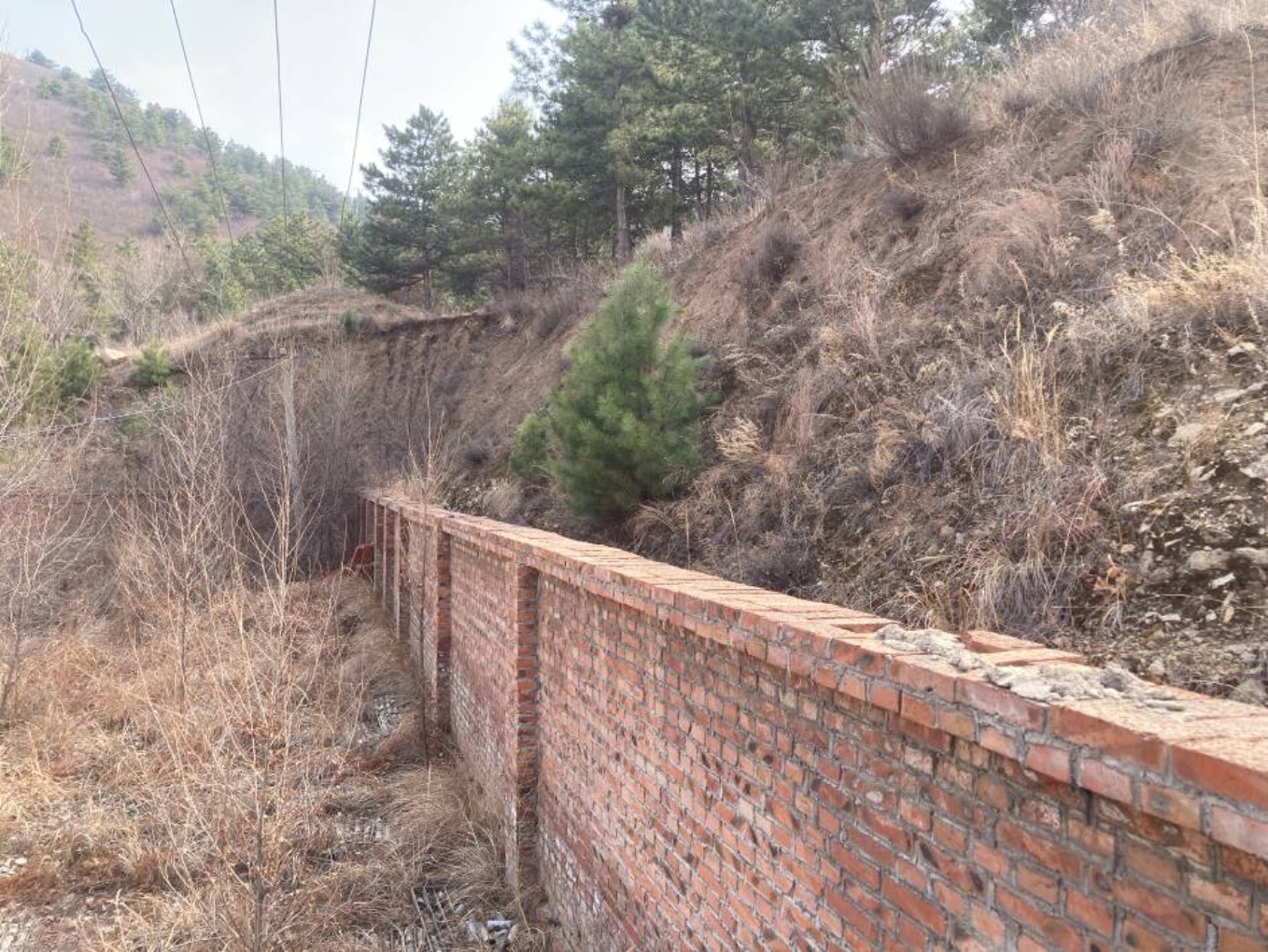

照片4-2  场地切坡

2、库房

位于矿区西北部，占地面积330m2，砖混结构，高约8m；场地建设形成切坡，切坡高约3m，长20m，坡角45°。场地的建设破坏了原生地形地貌景观，与自然地貌景观不和谐，见照片4-3。

照片4-3  库房

3、炸药库

位于矿区西北部，占地面积1180m2，由三处房屋和围墙组成。房屋：面积56m2，高约2.5m，砖混结构；围墙：长148m，高2m，宽0.3m，砖混结构。场地的建设破坏了原生地形地貌景观，与自然地貌景观不和谐，见照片4-4。

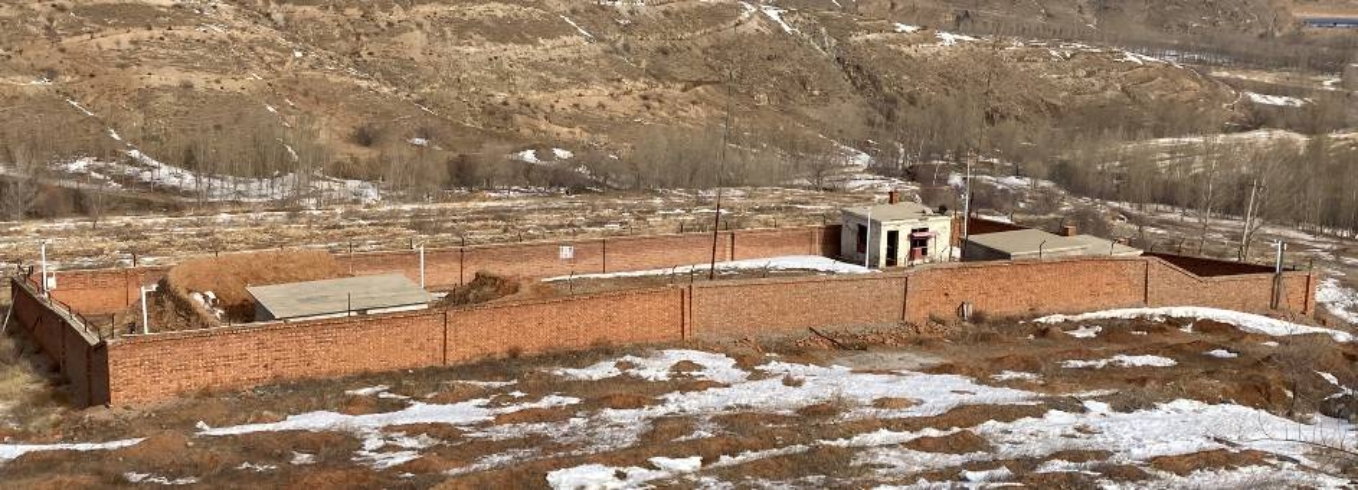

照片4-4  炸药库

4、门卫室

位于矿区西北部，占地面积40m2，砖混结构，高约2.5m。场地的建设破坏了原生地形地貌景观，与自然地貌景观不和谐，见照片4-5。

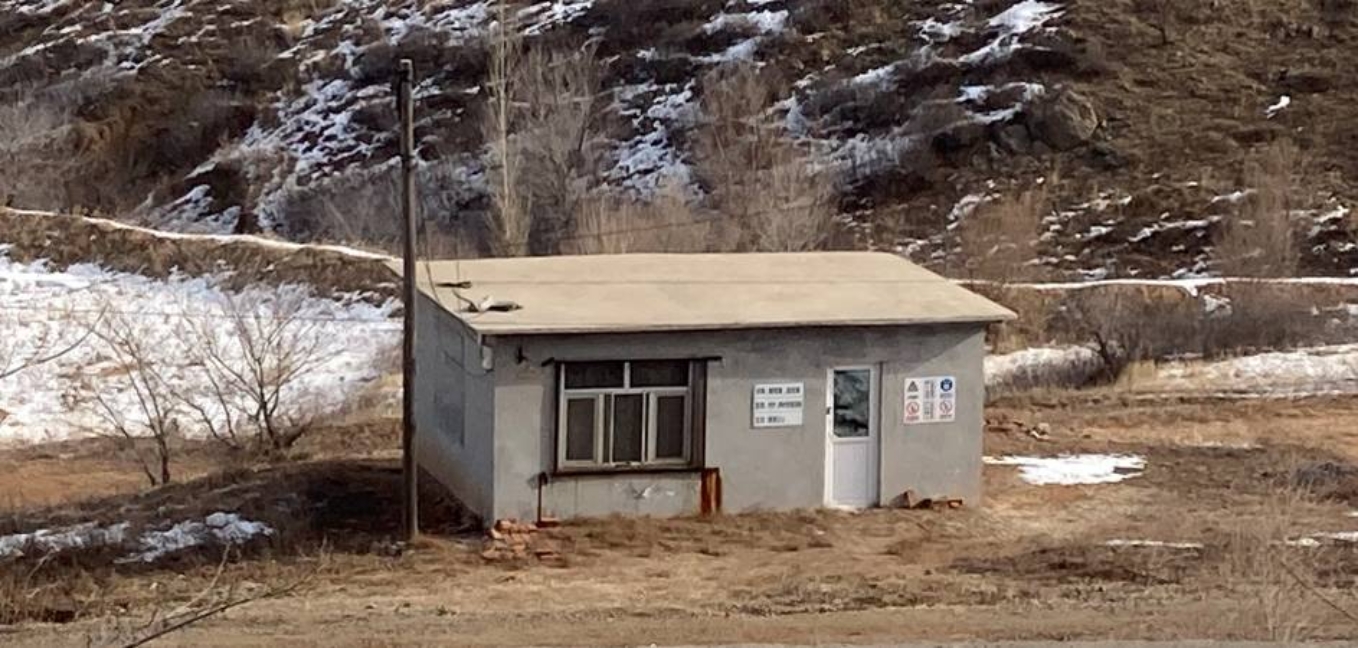

照片4-5  门卫室

5、办公生活区

位于矿区西北部，占地面积3000m2，由砖混结构房屋和围墙组成，房屋占地面积260m2，高约4m； 围墙：长220m，高2m，宽0.3m，砖混结构。场地的建设破坏了原生地形地貌景观，与自然地貌景观不和谐，见照片4-6。

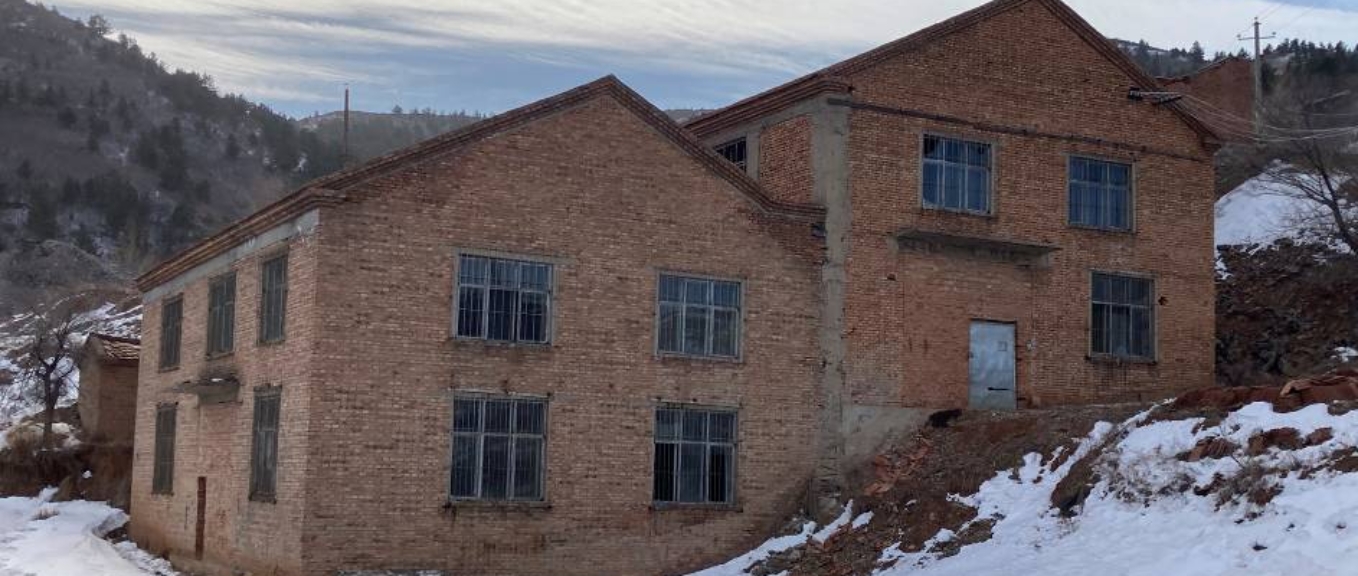

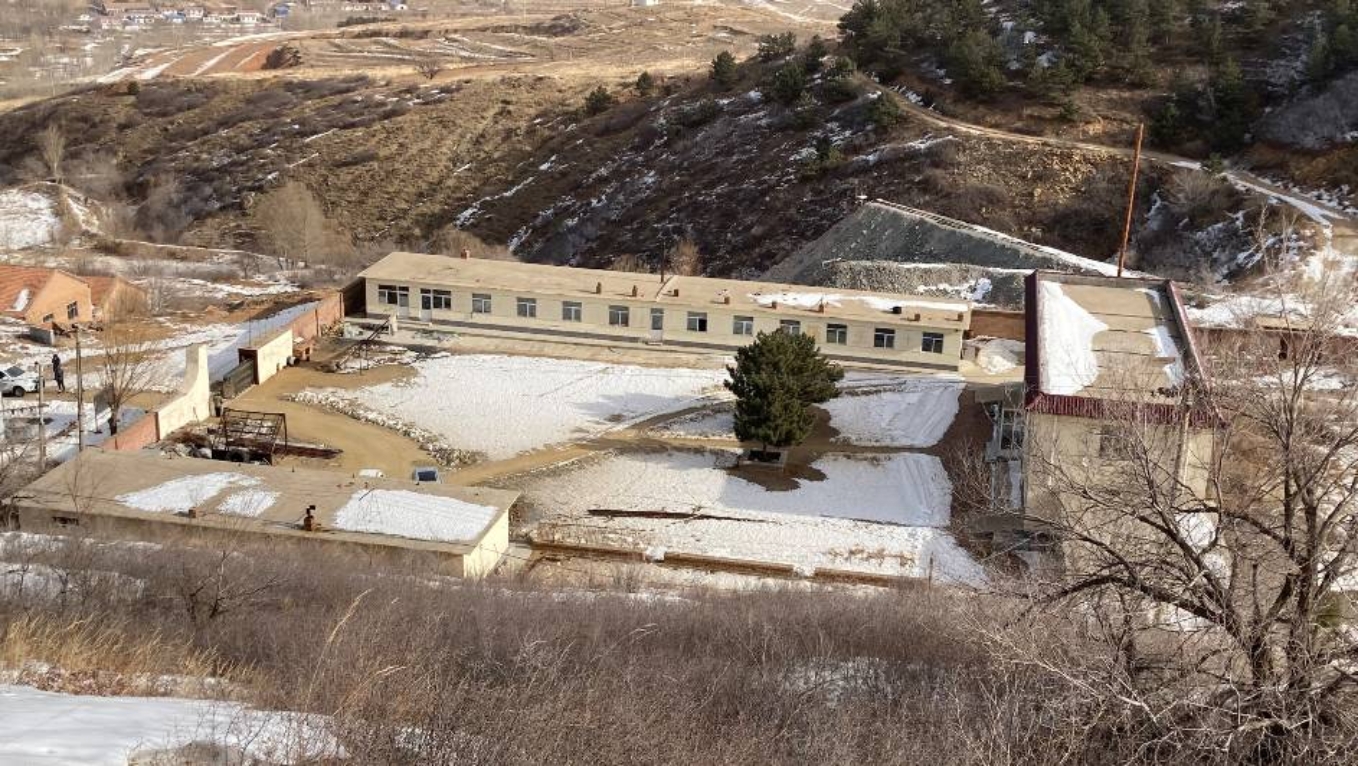

照片4-6  办公生活区

6、矿区道路

占地面积7262m2，长度1546m、宽度约4m。部分路段存在切坡，长度约300m，高约1.5m，坡角约70o。场地的建设破坏了原生地形地貌景观，与自然地貌景观不和谐，见照片4-7。

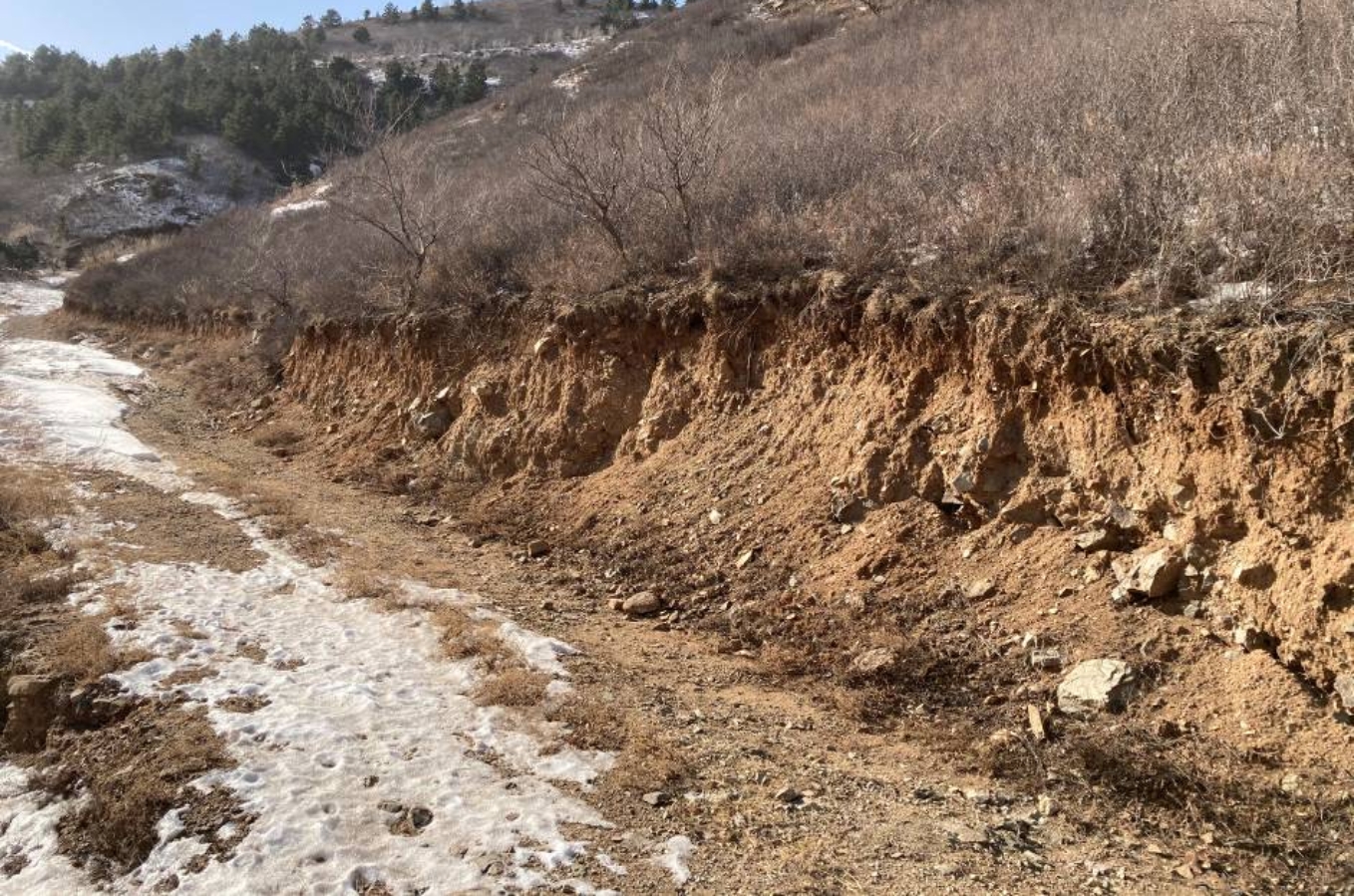

照片4-7  矿区道路

矿山现状损毁土地单元对照全国第三次土地利用现状调查图幅号K50G047081幅、K50G047082幅，矿山现状破坏的土地类型为其它林地、其它草地、采矿用地、农村道路。权属为赤峰市元宝山区小五家乡大营子村，现状条件下，地表各单元对土地资源影响情况见表4-1。

表4-1  现状土地损毁情况表

二、地质环境问题预测

根据矿山采掘计划，矿山本年度主要工作为延续采矿许可证号及设备维护等工作，未计划投入生产，预测矿山地质环境问题和现状保持一致。

第五章矿山地质环境防治工程

一、矿山地质环境治理区的确定

根据《内蒙古自治区矿山地质环境分期治理方案编制技术要求》(2015年5 月内蒙古自治区国土资源厅编)，治理区域范围包括已存在矿山地质环境问题的区域及本期开采区、矿业活动的影响区域。根据《土地复垦方案编制规程》(TD/T1031-2011)，土地复垦责任范围为复垦区中已损毁和拟损毁的土地及土地复垦方案涉及的生产年限结束后不再留续使用的永久性建设用地共同构成的区域。要坚持“边开采，边治理”、“预防为主，防治结合”、“在保护中开发，在开发中保护”、“谁损毁，谁恢复”的原则，对于本期能够治理及土地复垦的区域进行矿山地质环境治理及土地复垦。

矿山本年度没有开采计划，结合矿山现状，2023年3月，中冶地集团西北岩土工程有限公司编制了《内蒙古自治区赤峰市元宝山区金美矿业有限公司金矿矿山地质环境治理方案》，该方案规划了矿山近期5年（2023年-2027年）地质环境治理工程，其中2026年度治理内容如下：

1. 对采空区进行填充；
2. 对预测地面塌陷区进行回填、覆土、恢复植被。
3. 对地质灾害、地下水、地形地貌景观、土地资源监测

由于矿山一直停产，未产生新的采空区，地面未发生塌陷，因此本年度无需对采空区进行填充，无需对地面塌陷区进行回填等工程。

综上确定，2026年度矿山地质环境治理任务为对采空区地表进行监测，对地形地貌景观以及土地资源进行监测。

三、矿山地质环境监测工程

矿山可能存在的矿山地质环境问题主要有：①塌陷地质灾害；②土地资源和地形地貌景观的破坏。

（一）地质灾害监测

1、监测点的布设

根据矿山实际生产情况，沿矿体倾向在采空区上方内设置地质灾害监测点，利用2024年度设置的监测点，共设置地面塌陷监测点10个（见表5-1），对采空区地表移动及变形发展情况实施监测。

表5-1  采空区地表监测点坐标

2、监测内容

地下采空区上部可能发生地面塌陷地质灾害，包括地表移动等。

3、监测方法

监测方法采用相对位移法，在采空区地表投影范围内设置固定桩做为参照物，采用水准测量和RTK测量对地面的水平变形量和垂直变形量进行测量。

4、监测频率

正常情况下 1次/月；但是在雨季，应加密观测，观测频率为2次/月；根据实际情况，对于存在隐患的不稳定地段则应增加观测次数。

5、技术要求

每次的观测应做好记录，分析预测地表移动规律，及时进行地面塌陷地质灾害预警。

表5-2  地质灾害监测记录表

（二）土地资源和地形地貌景观监测

1、监测范围

矿山地质环境影响范围及土地复垦责任区。

2、监测内容

对矿区各工业活动场地的面积、高度、深度、损毁等情况进行监测。本次沿采矿工业场地和采空区地表投影范围设置一条监测路线，监测路线长2422m。

3、监测方法

采用观察和拍摄影像结合的方式，对各场地外观参数、土地破坏情况进行实地调查、对比分析，土地损毁面积发生变化较大时应进行实地测量。

4、监测频率

监测频率为每月一次，并做好记录，进入雨季或者地质灾害体发生变形较大时要增加监测次数。共计监测12次/年。

5、技术要求

对监测结果进行记录，有测量工作时按相关规范执行。

表5-3  土地资源和地形地貌景观监测记录表

第六章经费估算

矿山地质环境治理方案中的工程项目施工原则上由采矿权人自主完成。经估算，2026年度矿山地质环境治理费用为1.24万元。工程经费估算总额和各单项工程经费估算结果如下：

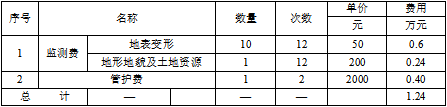

表6-1  矿山地质环境治理工程经费预算总表单位：万元
